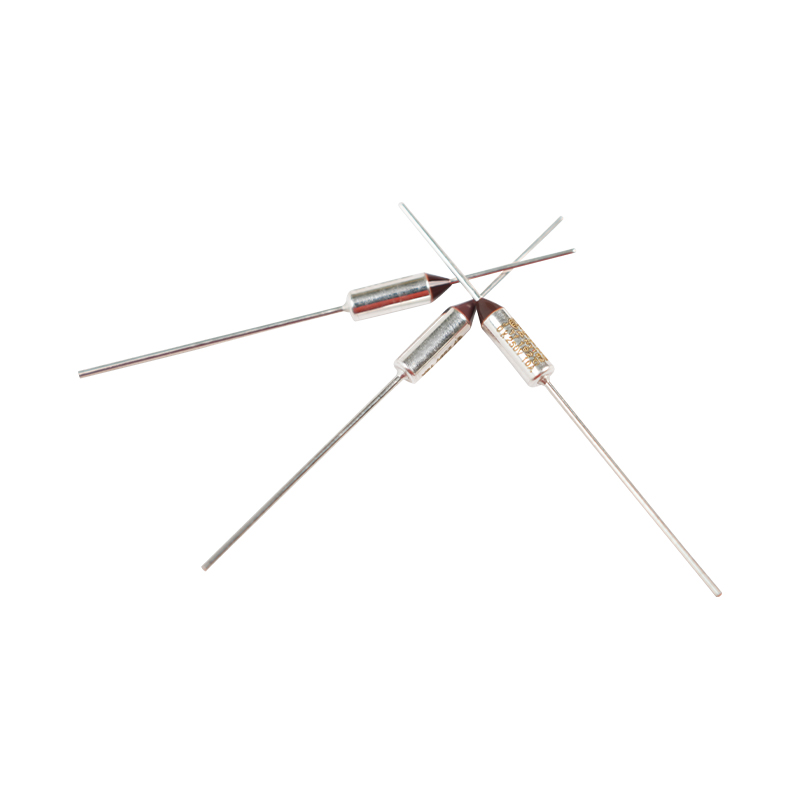

Jednorazowy bezpiecznik termiczny to urządzenie służące do ochrony obwodów, stosowane głównie w celu zapobiegania uszkodzeniu sprzętu lub spowodowaniu pożaru z powodu przegrzania. Odcina obwód poprzez mechanizm bezpiecznikowy, gdy temperatura przekroczy ustawioną wartość, chroniąc w ten sposób sprzęt.
Funkcja
- Niezwykle wrażliwy na temperaturę otoczenia
- Precyzyjna i stabilna temperatura pracy
- Kompaktowa, uszczelniona żywicą epoksydową konstrukcja
- Niezawodne działanie
- Wyprodukowano zgodnie ze ścisłymi procedurami kontroli jakości
- Zatwierdzone przez różne międzynarodowe standardy bezpieczeństwa, takie jak TUV CB KC PSE CCC i tak dalej.
Zasada działania
Termiczne odcięcie typu pelletu – gdy temperatura otoczenia odcięcie termiczne osiąga temperaturę roboczą, pellet topi się, sprężyna A rozszerza się i odsuwa styk ślizgowy od przewodu A. Następnie następuje trwałe odcięcie obwodu elektrycznego.
-Wykrywanie temperatury: Bezpiecznik termiczny zawiera wewnątrz pigułkę termistora. Gdy temperatura osiągnie ustawioną wartość, pigułka topi się lub odkształca.
- Mechanizm utrwalania: Po stopieniu pigułki wewnętrzna struktura mechaniczna rozłącza obwód i uniemożliwia dalszy przepływ prądu.
- Jednorazowe użycie: Po przepaleniu bezpiecznika nie można go przywrócić i należy go wymienić.
Typ RY

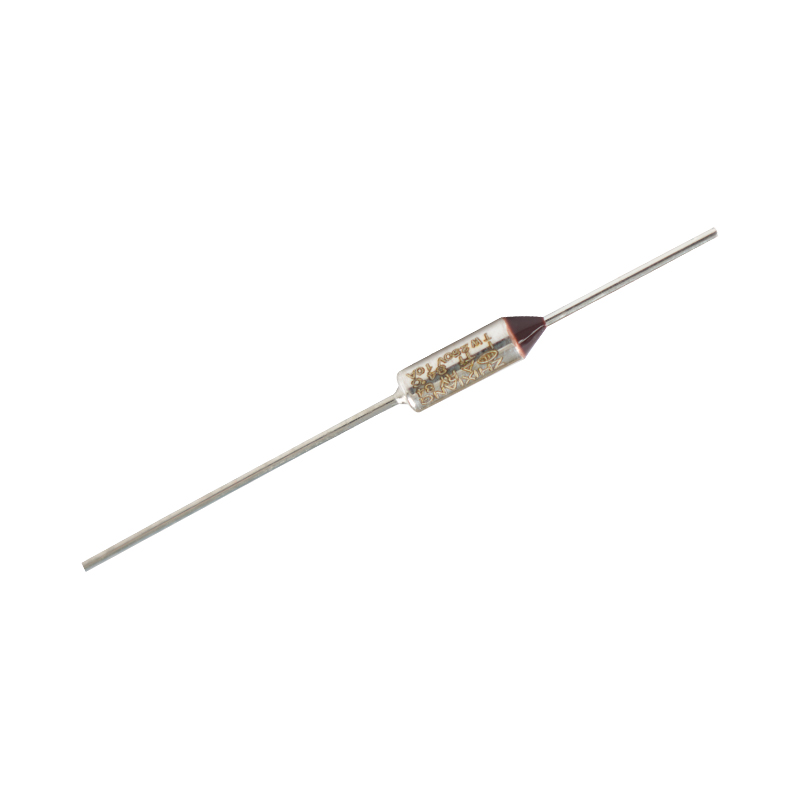

Bezpiecznik termiczny RY wykorzystuje metalową obudowę z cząsteczkami wrażliwymi na temperaturę (chemia organiczna) jako element wykrywający bezpiecznik temperaturowy. Struktura materiału wykrywającego temperaturę jest zasilana, impedancja wewnętrzna jest mała, a prąd odcięcia wynosi do 6 A do 15 A (AC).

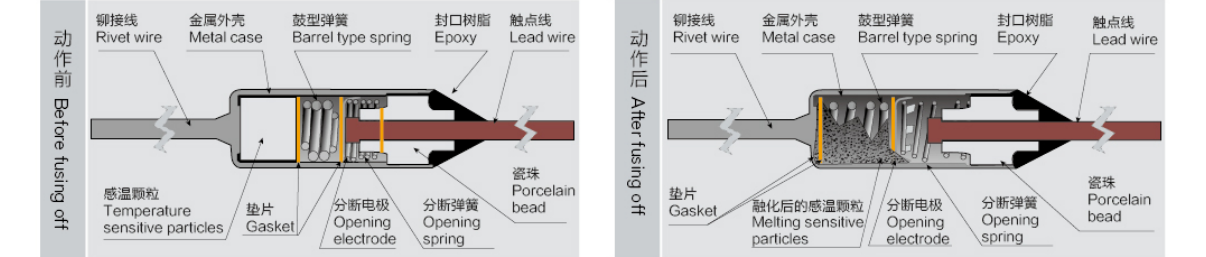

W metalowej obudowie bezpiecznika termicznego RY znajdują się elektroda otwierająca, sprężyna i wrażliwe cząstki. Sprężyna beczkowa jest ściśnięta w celu zainstalowania w obudowie, może stykać się z przewodem za pomocą uszczelki. W normalnych warunkach prąd przepływa przez przewód prowadzący, elektrodę otwierającą, metalową obudowę i drut nitowy.
Gdy temperatura otoczenia przekroczy temperaturę roboczą, wrażliwe cząstki stopią się pod wpływem ciepła z przewodu prowadzącego. W tym stanie sprężyna otwierająca zostanie rozciągnięta, a siła sprężystości dociśnie elektrodę do sprężyny, przecinając połączenie z przewodem prowadzącym. Prąd również zostanie odcięty.
Główne cechy
- Dokładna kontrola temperatury: Ustaw temperaturę bezpiecznika zgodnie z wymaganiami sprzętu.
- Szybka reakcja: Szybko odetnij obwód, gdy temperatura przekroczy normę.
- Wysoka niezawodność: Prosta konstrukcja i stabilna wydajność.
- Silne bezpieczeństwo: Skutecznie zapobiegaj pożarom lub uszkodzeniom sprzętu spowodowanym przegrzaniem.
Pola aplikacji
- Sprzęt AGD: Żelazko elektroniczne, suszarka do włosów, grzejnik, ekspres do kawy, dystrybutor wody, piekarz, kuchenka elektryczna, szybkowar elektryczny, czajnik elektryczny, kuchenka mikrofalowa, klimatyzator, lodówki, pralka, podgrzewacz wody, okap, szafka do dezynfekcji i tak dalej.
-0urządzenie biurowe: Kserokopiarka, faks, skaner, drukarka, niszczarka papieru
-Akcesoria do urządzeń: Transformator napięciowy, adapter, silniki elektryczne, płytki drukowane, złącze i tak dalej.
-Komponenty elektroniczne: Kondensator, rezystor, baterie i tak dalej.
-Sprzęt przemysłowy: jak silniki, transformatory itp.
-0inne: Urządzenia do masażu, sprzęt farmaceutyczny, zabawki elektroniczne i tak dalej.
Notatki
- Prawidłowy wybór: Wybierz odpowiedni model w zależności od temperatury pracy i prądu sprzętu.
- Miejsce instalacji: Należy go zainstalować w miejscu narażonym na działanie ciepła.
- Regularna kontrola: Upewnij się, że działa prawidłowo i wymień przepalone części na czas.
Jednorazowe bezpieczniki termiczne są ważnymi urządzeniami zabezpieczającymi obwody, które zapobiegają przegrzaniu sprzętu poprzez mechanizm utrwalający i są szeroko stosowane w sprzęcie gospodarstwa domowego, elektronice i sprzęcie przemysłowym.
